不鏽鋼快速接頭管路組 含手動閥門 快拆接頭 NPT牙 工業用氣體液體管線轉接組 可客製規格

A、管件與接頭配置

1. 3/4 吋 油管 公接頭

2. 3/4 吋 油管 母接

3. 8 吋 考克（閥）

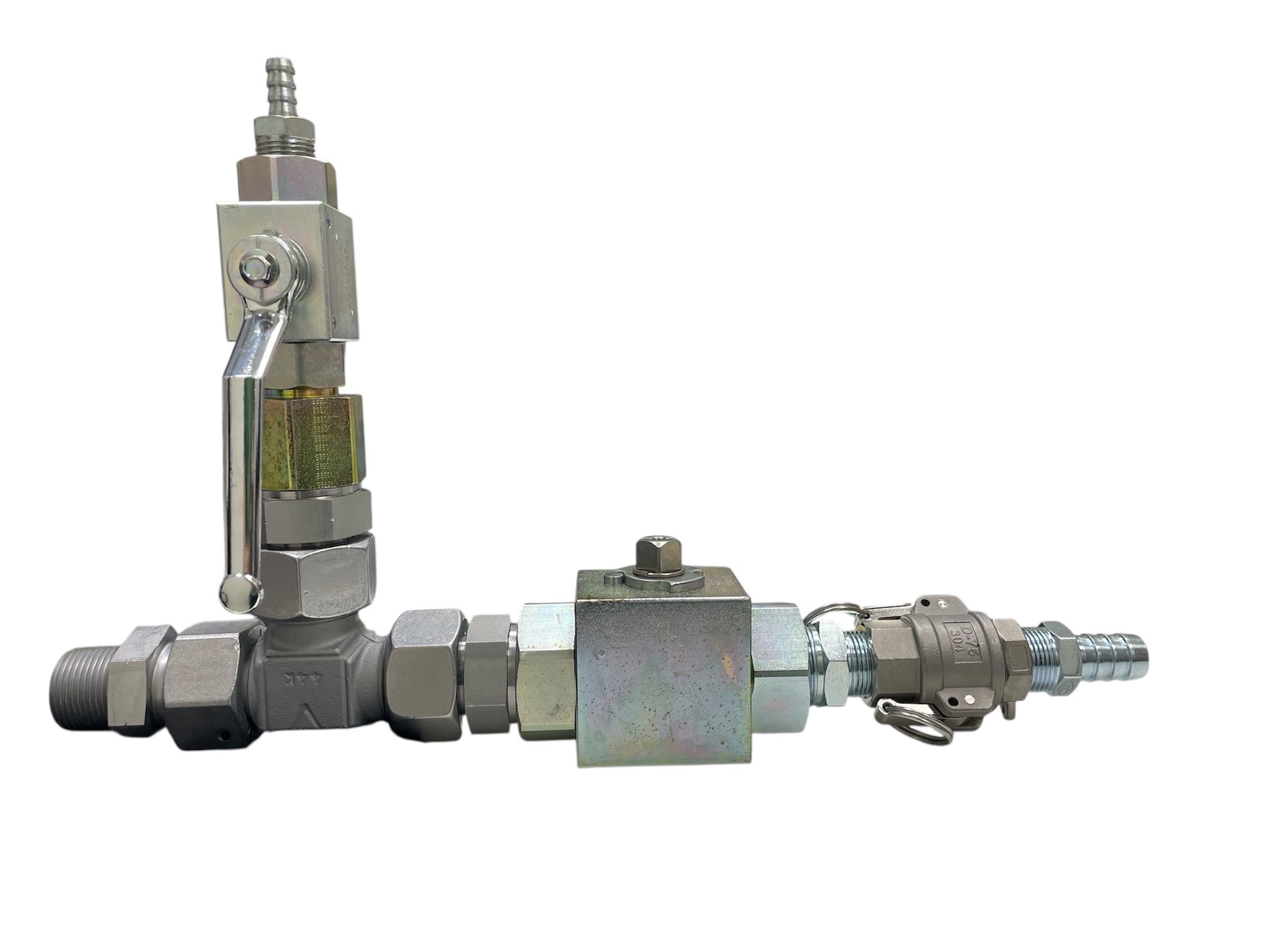

B、轉接組合（由管路至法蘭）

• 3/8 吋 公接頭（配軟管用）

• 3/8 吋 考克

• 轉接座（通，不鏽鋼）

• 現成轉接件（鑄品）

• 1 吋 NPT 母牙

C、法蘭／本體加工規格

• 材質：SUS304 不鏽鋼

• 結構形式：H 型（中間段長度約 64 mm）

左側法蘭

• 外徑（OD）：Ø139.5

• 內徑（ID）：Ø49

• 孔距圓（PCD）：Ø105

• 孔徑：Ø19

• 孔數：4 孔

• 厚度：T = 16
  大量採購或長期配合，歡迎私訊【官方LINE客服】洽談優惠價格。
